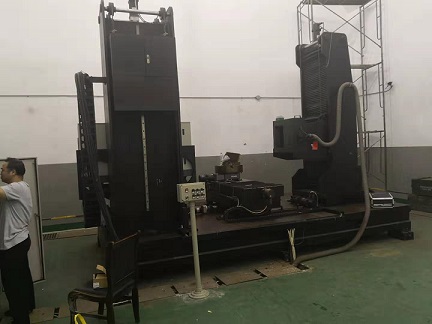

4Mev工业CT系统

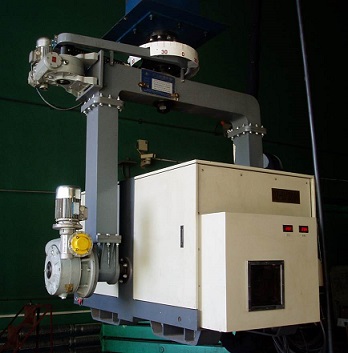

1 | 4MeV工业加速器 | ||
电子束能量： | 4MeV | ||
焦点尺寸： | ≤2.0mm | ||
X射线剂量率： | ≥500cGy/min·m | ||
X射线的均匀度： | 偏离X射线中心轴线7.5°处的剂量率与0°方向中心轴线上剂量率的百分比＞70% | ||
空间分辨率： | 2.5LP/mm | ||
密度分辨率： | 优于1% | ||
2 | 探测器 | ||
探测器类型： | 面阵探测器/线阵/自选 | ||
像素尺寸： | 200μm | ||
成像范围： | 面阵410mm x 410mm 其他可选 | ||
成像阵列： | 2048x2048，4096x4096，可选 | ||
3 | 检测工件要求 | ||
穿透厚度： | 有效钢厚度为150mm， 铝400mm | ||
最大直径： | 800mm | ||
最大高度： | 1600mm | ||
最大载重： | 500kg | ||
4 | 转台及机械 | ||
绝对精度： | 15μm | ||
可重复性： | 15μm | ||
最大旋转速度： | 24o/sec | ||
X轴行程 | 600mm | ||
Y轴行程 | 800mm | ||
Z轴行程 | 800mm | ||
5 | 检测对象 | ||
石油岩芯 | 复合材料 | ||
钛合金/铝合金/核材料 | 无机非金属材料 | ||
高密度材料 | |||
| |||
